Mô tả sản phẩm

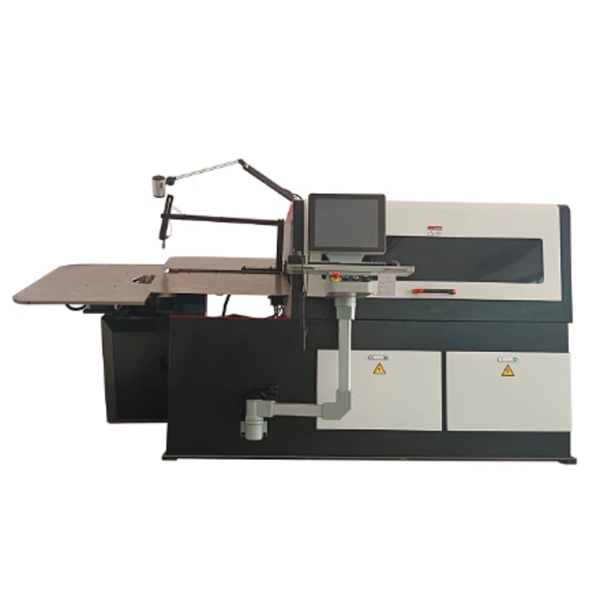

Máy tạo dây khung ghế tự động bằng thép 3D dùng để sản xuất các loại dạng dây một cách chuyên nghiệp với độ chính xác cao và tốc độ nhanh. Thông qua động cơ servo của Nhật Bản và màn hình hiển thị với bộ điều khiển Đài Loan.
Ưu điểm
Con lăn cấp liệu 1,3-4 cặp, động cơ cấp liệu cố định ở đế dưới, để giảm trọng lượng hộp cấp liệu, dây quay nhanh và nhẹ hơn, góc quay chính xác và ổn định hơn.
Đầu xoắn được thiết kế trong vận chuyển ống đồng, ổn định hơn và mạnh hơn so với chuyển vòng bi.
Thông số kỹ thuật
Model | GT-WB-60-10A | GT-WB-80-9A | GT-WB-100-9A | GT-WB-120-7A |
Kích thước dây (mm) | 2.0-6.0 | 3,0-8,0 | 4.0-10.0 | 5,0-12,0 |
Trục | số 8 | 9 | 7 | 7 |
Số con lăn cho ăn | 3 cặp | 3 cặp | 4 cặp | 4 cặp |
Góc quay dây | vô hạn | vô hạn | vô hạn | vô hạn |
Chiều cao nâng nền tảng | 20-100mm | 25-120mm | 25-120mm | 25-120mm |
Chiều cao nâng đầu xoắn | 50-170mm | 25-180mm | 25-180mm | 25-180mm |
Khoảng cách giữa cắt và uốn đầu | / | 210mm | 305mm | 105-405mm |
Khoảng cách giữa đầu uốn và thân máy | / | 700mm | 900mm | 400-900mm |
Chiều cao nâng xoắn ngoài | 20-55mm | / | / | / |
Phạm vi di chuyển từ trái sang phải | Trái: 80mm Phải: 40mm | / | / | / |
Cho ăn phạm vi di chuyển phía trước và phía sau | Mặt trước: 300mm Mặt sau: 300mm | / | / | / |
Trục | số 8 | 9 | 7 | 7 |
Kích thước máy (mm) | 3000x1200x1400 | 3500x1200x1500 | 3800x1200x1500 | 3800x1200x1700 |
Trọng lượng máy (kg) | 3200 | 3500 | 4000 | 4800 |
