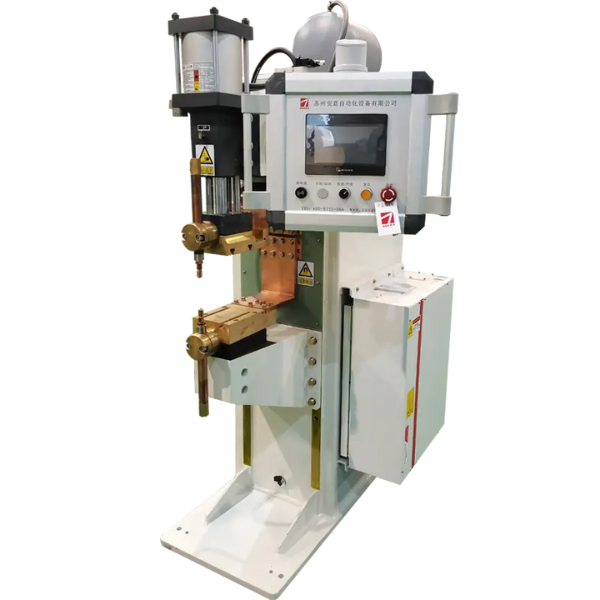

Thông tin máy hàn điểm ADB-360
Máy hàn điểm biến tần tần số trung gian ADB-360 là dòng điện xoay chiều ba pha được chỉnh lưu thành dòng điện một chiều xung, sau đó mạch biến tần gồm các thiết bị chuyển mạch nguồn trở thành sóng vuông tần số trung gian được kết nối với máy biến áp và sau khi bước xuống, nó được chỉnh lưu thành dòng điện một chiều ít xung hơn để cung cấp cho các cặp điện cực của thiết bị hàn điện trở DC cho phôi hàn. Hàn biến tần IF là một trong những phương pháp hàn tiên tiến nhất hiện nay.
Đặc điểm
1. Ngăn chặn tia bắn, đạt được hiệu quả hàn ổn định và chất lượng cao
Nguồn nhiệt liên tục được tạo ra bởi dòng điện đầu ra phẳng của máy hàn tần số trung gian làm cho nhiệt độ của nugget tăng liên tục. Đồng thời, việc kiểm soát chính xác độ dốc và thời gian tăng của dòng điện sẽ không gây ra hiện tượng bắn tung tóe do tăng nhiệt và thời gian dòng điện tăng không kiểm soát được.
2. Thời gian khởi động ngắn, hiệu suất nhiệt cao, hình dáng mối hàn đẹp
Máy hàn điểm biến tần IF có dòng hàn đầu ra bằng phẳng, đảm bảo cung cấp nhiệt hàn liên tục và hiệu quả cao. Và thời gian bật nguồn ngắn, đạt mức ms khiến vùng ảnh hưởng nhiệt khi hàn nhỏ lại và các mối hàn được tạo hình đẹp mắt.
3. Độ chính xác điều khiển cao
Tần số làm việc cao (thường là 1-4KHz) của máy hàn điểm tần số trung gian, độ chính xác điều khiển phản hồi gấp 20-80 lần so với máy hàn điểm AC thông thường và máy hàn điểm chỉnh lưu thứ cấp, đồng thời độ chính xác điều khiển đầu ra tương ứng cũng cao hơn rất cao.
4. Tiết kiệm năng lượng
Tiết kiệm năng lượng. Do hiệu suất nhiệt cao, máy biến áp hàn nhỏ và tổn thất sắt nhỏ nên máy hàn biến tần có thể tiết kiệm năng lượng hơn 30% so với máy hàn điểm AC và máy hàn điểm chỉnh lưu thứ cấp khi hàn cùng một phôi.
5. Máy hàn điểm biến tần phù hợp cân bằng nguồn điện lưới, không cần thiết bị bù điện

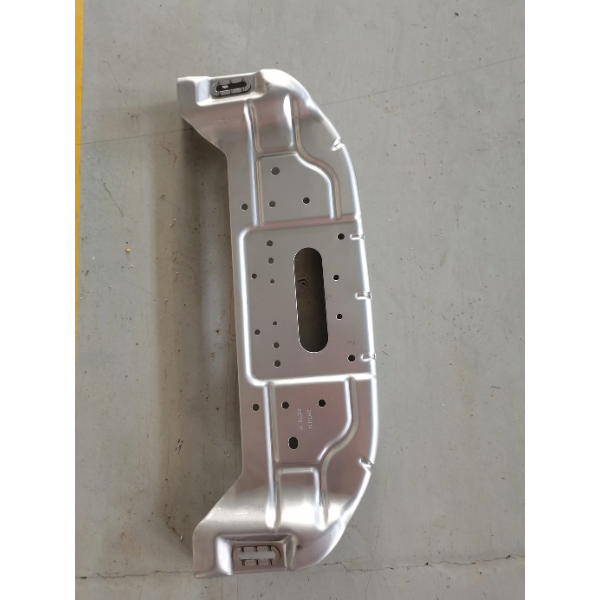

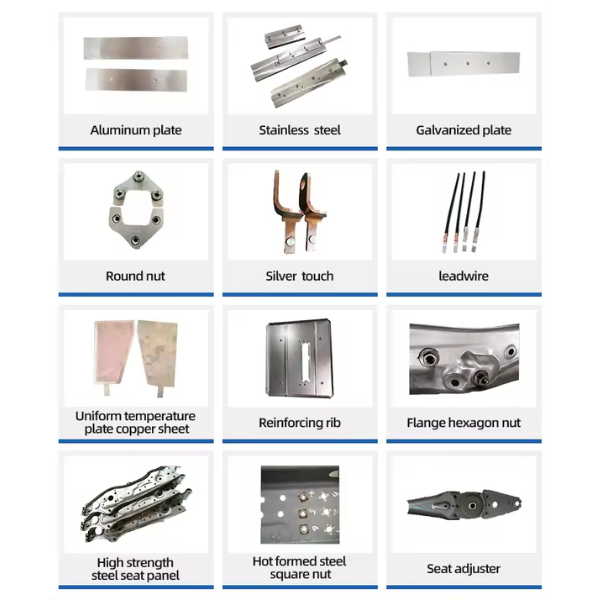

Nó được sử dụng để hàn điểm và hàn chiếu đai ốc của thép cường độ cao và thép tạo hình nóng trong ngành sản xuất ô tô, hàn điểm và hàn chiếu đa điểm của tấm thép cacbon thấp thông thường, tấm thép không gỉ, tấm mạ kẽm, tấm nhôm và dây, hàn điện trở và hàn điểm dây đồng trong ngành điện cao thế và hạ thế, hàn điểm bạc, hàn đồng tấm, hàn điểm composite bạc, v.v.
Thông số kỹ thuật
Model | ADB-360 | |
Công suất | KVA | 360 |
Nguồn cấp | ø/V/HZ | 3/380V/50Hz |
Cáp sơ cấp | mm2 | 3×16 |
Dòng điện sơ cấp tối đa | KA | 70 |
Chu kỳ làm việc định mức | % | 20 |
Kích thước xi lanh hàn | Ø*L | Ø200*100 |
Áp suất làm việc tối đa (0,5MP) | N | 15000 |
Tiêu thụ khí nén | Mpa | 0,6 - 0,7 |
Tiêu thụ nước làm mát | L/phút | 15 |
Tiêu thụ khí nén | L/phút | 9,24 |
