Máy hàn điểm DC là thiết bị công nghiệp được sử dụng trong lĩnh vực gia công kim loại, có chức năng chính là thực hiện hàn điện trở bằng dòng điện một chiều ổn định để nối các tấm kim loại tại điểm tiếp xúc. Thiết bị này thường xuất hiện trong các nhà máy và xưởng sản xuất, nơi yêu cầu cao về độ ổn định, độ chính xác và khả năng vận hành liên tục.
Việc hiểu rõ nguyên lý và đặc điểm của máy hàn điểm DC giúp doanh nghiệp lựa chọn và sử dụng thiết bị hiệu quả hơn trong thực tế. Để tham khảo các model cụ thể, xem tại máy hàn điểm hoặc sản phẩm máy hàn điểm DC.
1. Giới thiệu tổng quan về máy hàn điểm DC

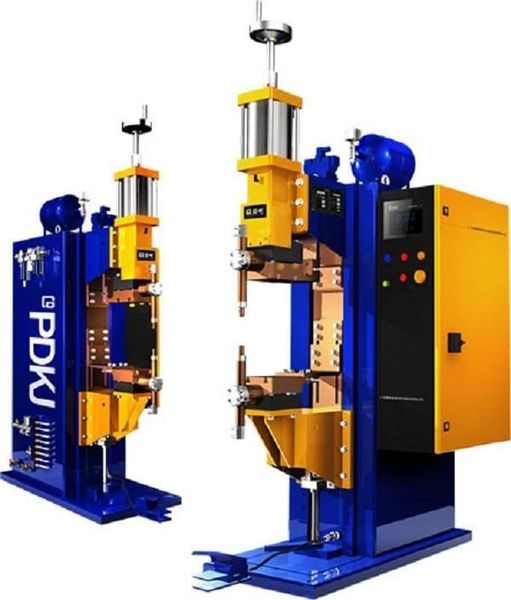

Máy hàn điểm DC là thiết bị công nghiệp được thiết kế để thực hiện hàn điện trở bằng dòng điện một chiều ổn định, thường được sử dụng trong các nhà máy thuộc lĩnh vực gia công kim loại tấm.
Thiết bị này đóng vai trò quan trọng trong việc nâng cao hiệu quả sản xuất và đảm bảo tính đồng đều của sản phẩm. Máy hàn điểm DC, còn được gọi là máy hàn bấm hoặc máy hàn chập, hoạt động dựa trên nguyên lý điện trở để tạo nhiệt tập trung tại điểm hàn, giúp nối các vật liệu kim loại mà không cần vật liệu phụ.
Trong môi trường sản xuất, máy hàn điểm DC thường được áp dụng để hàn các vật liệu như nhôm dày, thép carbon và lưới thép, đặc biệt trong các quy trình yêu cầu mối hàn bền và thẩm mỹ. Thiết bị này phù hợp với các xưởng cơ khí quy mô trung bình đến lớn, nơi cần xử lý sản xuất hàng loạt hoặc các chi tiết đòi hỏi độ chính xác cao.
Máy hàn chập lưới thép là một ứng dụng điển hình, hỗ trợ hàn các lưới kim loại trong sản xuất cơ khí kết cấu. So với các phương pháp hàn thủ công, máy hàn điểm DC giúp giảm thời gian vận hành, tăng tính lặp lại và cải thiện chất lượng mối hàn trong dây chuyền sản xuất.
2. Nguyên lý hoạt động của máy hàn điểm DC
Nguyên lý hoạt động của máy hàn điểm DC dựa trên cơ chế chuyển đổi năng lượng điện thành nhiệt tập trung tại điểm tiếp xúc giữa hai điện cực, nhằm thực hiện hàn điện trở bằng dòng điện một chiều ổn định. Quá trình này đảm bảo mối hàn chắc chắn và giảm thiểu hiện tượng tia lửa, phù hợp cho các vật liệu kim loại tấm.
2.1 Nguồn năng lượng sử dụng
Nguồn năng lượng chính của máy hàn điểm DC là điện ba pha 380V, được chuyển đổi qua biến tần trung bình để tạo dòng điện một chiều ổn định. Quá trình này giúp cân bằng tải trên lưới điện và giảm tiêu thụ năng lượng so với các loại máy hàn sử dụng dòng xoay chiều.
2.2 Hệ thống truyền động và biến tần trung bình
Hệ thống truyền động bao gồm biến tần trung bình hoạt động ở tần số 1000Hz, chuyển đổi dòng xoay chiều thành dòng một chiều để truyền đến điện cực. Điều này đảm bảo dòng điện ổn định và kiểm soát chính xác thời gian hàn, thường trong khoảng 1ms.
2.3 Bộ phận tác động trực tiếp (điện cực và xi lanh)
Bộ phận tác động trực tiếp là điện cực và xi lanh khí nén, nơi điện cực ép chặt vật liệu và truyền dòng điện để tạo nhiệt. Xi lanh cung cấp áp suất từ 6000N đến 12000N tùy model, đảm bảo tiếp xúc tốt giữa các tấm kim loại trong quá trình hàn.
2.4 Hệ thống điều khiển
Hệ thống điều khiển sử dụng công nghệ số để quản lý dòng điện không đổi, thời gian hàn và áp suất. Điều này cho phép điều chỉnh linh hoạt theo loại vật liệu, chẳng hạn như hàn nhôm dày hoặc thép carbon, với giao diện LCD hỗ trợ hiển thị tiếng Việt và Anh.
2.5 Chu trình vận hành hoàn chỉnh
Chu trình vận hành bao gồm các bước: ép chặt vật liệu bằng xi lanh, phóng dòng điện để tạo nhiệt, giữ áp suất để làm nguội mối hàn, và nhả điện cực. Toàn bộ chu trình diễn ra trong vài giây, đảm bảo hiệu suất cao trong sản xuất liên tục.
3. Đặc điểm kỹ thuật nổi bật của máy hàn điểm DC
Máy hàn điểm DC có một số đặc điểm kỹ thuật nổi bật như sau:
3.1 Công nghệ sử dụng
Máy sử dụng công nghệ biến tần trung bình với tần số 1000Hz, cho phép tạo ra dòng điện DC ổn định và đáp ứng yêu cầu vận hành trong môi trường sản xuất công nghiệp. Công nghệ này giúp giảm hiện tượng tia lửa và tăng chất lượng mối hàn so với các loại máy hàn sử dụng dòng AC.
3.2 Độ chính xác và độ ổn định
Độ chính xác của máy hàn điểm DC phụ thuộc vào kết cấu khung máy, hệ thống điều khiển và khả năng kiểm soát sai số trong quá trình vận hành. Với thời gian kiểm soát chính xác đến 1ms, thiết bị đảm bảo mối hàn đều đặn và ổn định, đặc biệt khi hàn các vật liệu như nhôm dày hoặc thép carbon.
3.3 Khả năng vận hành
Thiết bị có thể vận hành liên tục trong thời gian dài, phù hợp với các dây chuyền sản xuất có cường độ làm việc cao. Hệ số công suất gần 1 giúp cân bằng tải ba pha, giảm tác động đến lưới điện nhà máy.
3.4 Khả năng thích ứng vật liệu hoặc đối tượng gia công
Máy hàn điểm DC phù hợp với nhiều loại vật liệu như nhôm dày lên đến 3.0+3.0mm, thép carbon 4.0+4.0mm, đồng mạ kẽm và lưới thép, đáp ứng tốt các yêu cầu gia công khác nhau trong thực tế. Điều này làm cho thiết bị trở nên linh hoạt trong hàn bấm hoặc máy hàn chập lưới thép.
4. Thông số kỹ thuật cơ bản của máy hàn điểm DC
Thông số kỹ thuật cơ bản của máy hàn điểm DC bao gồm các chỉ số chính sau (dựa trên các model phổ biến như DTB-80, DTB-160, DTB-240):
- Công suất định mức: 80KVA – 240KVA
- Dòng điện ngắn mạch tối đa: 25KA – 50KA
- Áp suất điện cực: 6000N – 12000N
- Lưu lượng làm mát nước: 12 – 14 L/phút
- Thời gian tải (Duty Cycle): 20%
- Kích thước cánh tay điện cực: 500 × 250 mm đến 500 × 350 mm
- Nguồn điện: 3 pha 380V ±10%, 50/60Hz
- Trọng lượng máy: Khoảng 800 – 1200 kg (tùy model)
- Kích thước máy (D × R × C): Khoảng 1180–1200 mm (rộng) × 1830–2070 mm (cao)

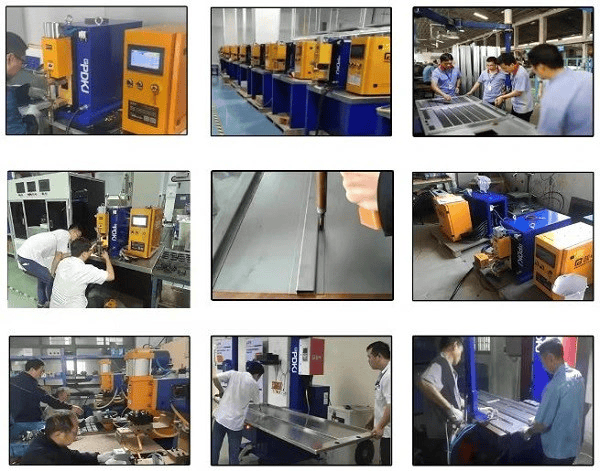

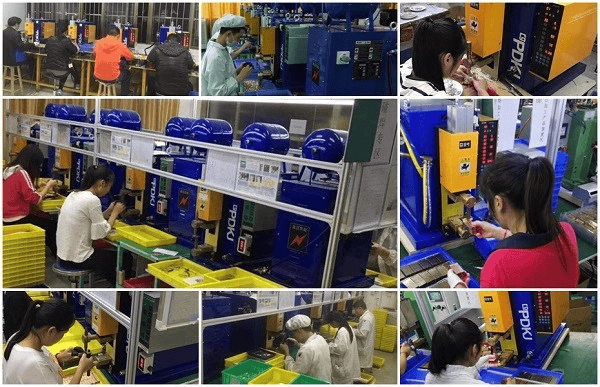

5. Ứng dụng của máy hàn điểm DC trong thực tế sản xuất
- Trong thực tế sản xuất, máy hàn điểm DC được ứng dụng rộng rãi trong nhiều ngành công nghiệp khác nhau, nơi yêu cầu cao về độ chính xác và tính ổn định của mối hàn.
- Trong ngành ô tô và phụ tùng xe máy, máy được dùng để hàn khung xe, chi tiết chịu lực và busbar pin, đảm bảo độ bền cao trong dây chuyền sản xuất lớn.
- Ngành pin năng lượng mới và truyền thông quang điện sử dụng máy hàn điểm DC để hàn nhôm dày và vật liệu dẫn điện, hỗ trợ sản xuất pin lithium và thiết bị quang học.
- Trong cơ khí kết cấu và đồ nội thất kim loại, máy hàn chập lưới thép được áp dụng để hàn lưới kim loại, đảm bảo mối hàn đều đặn và chịu lực tốt.
- Các lĩnh vực khác như phần cứng, đồ dùng nhà bếp và thiết bị điện cũng tận dụng thiết bị này cho hàn thép carbon, đồng và hợp kim, tăng năng suất và giảm phế phẩm.
6. So sánh máy hàn điểm DC với các giải pháp khác
So với các phương pháp hoặc thiết bị khác như máy hàn điểm AC, máy hàn điểm DC có sự khác biệt rõ rệt về nguyên lý hoạt động, mức độ ổn định và phạm vi ứng dụng trong sản xuất.
- Máy hàn điểm DC sử dụng dòng một chiều ổn định, giảm tia lửa, biến dạng vật liệu và mất cân bằng pha lưới điện, đồng thời phù hợp hơn với nhôm dày và vật liệu có điện trở cao.
- Máy hàn điểm AC đơn giản hơn, chi phí thấp nhưng dễ gây tia lửa và kém hiệu quả với vật liệu dày hoặc nhôm.
- Máy hàn điểm DC thường có hiệu suất năng lượng cao hơn, tuổi thọ điện cực tốt hơn và phù hợp dây chuyền tự động hóa.
7. Lưu ý khi lựa chọn và vận hành máy hàn điểm DC
Khi lựa chọn máy hàn điểm DC cần xem xét:
- Không gian lắp đặt (kích thước máy khoảng 1180-1200mm rộng, chiều cao 1830-2070mm), nguồn điện ba pha ổn định và yêu cầu làm mát nước.
- Điều kiện vận hành bao gồm lưu lượng nước làm mát đủ (12-14L/min) và môi trường sạch để tránh bụi ảnh hưởng đến hệ thống điều khiển.\
- Bảo trì định kỳ điện cực, xi lanh khí nén và van xả để duy trì độ chính xác và tuổi thọ.
- An toàn vận hành đòi hỏi sử dụng thiết bị bảo hộ, kiểm tra áp suất và dòng điện trước mỗi ca làm việc để tránh rủi ro điện giật hoặc quá tải.
8. Câu hỏi thường gặp về máy hàn điểm DC Cường Thịnh
- Máy hàn điểm DC hoạt động dựa trên nguyên lý nào? Nguyên lý dựa trên hàn điện trở với dòng DC ổn định, chuyển đổi năng lượng điện thành nhiệt tại điểm tiếp xúc để nối kim loại.
- Máy hàn bấm DC phù hợp với vật liệu nào? Phù hợp với nhôm dày, thép carbon, đồng mạ kẽm và lưới thép, thường dùng trong sản xuất ô tô và pin năng lượng.
- Ứng dụng của máy hàn chập lưới thép trong sản xuất là gì? Dùng để hàn lưới kim loại trong cơ khí kết cấu, đồ nội thất và phần cứng, đảm bảo mối hàn đều đặn trong dây chuyền.
- Lưu ý bảo trì máy hàn chập DC để đảm bảo độ ổn định? Kiểm tra định kỳ điện cực, hệ thống làm mát và van xi lanh để duy trì hiệu suất và giảm sai số vận hành.
Tổng thể, máy hàn điểm DC là thiết bị giữ vai trò quan trọng trong các dây chuyền sản xuất hiện đại, giúp tối ưu hóa quy trình và đảm bảo chất lượng sản phẩm trong môi trường công nghiệp. Với nguyên lý dòng DC ổn định, công nghệ biến tần trung bình và khả năng thích ứng đa dạng vật liệu, thiết bị đáp ứng tốt các yêu cầu kỹ thuật trong sản xuất ô tô, pin năng lượng và cơ khí kết cấu.
